Cisco Packet Tracer 실습

최초 실행 화면

라우터 배치

패킷트레이서 주의사항

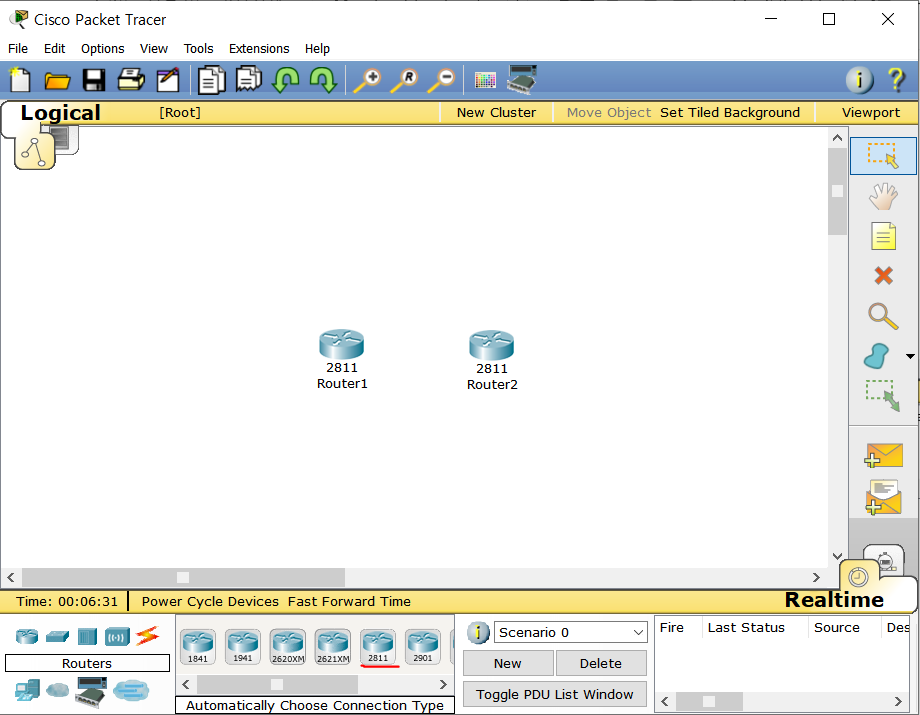

라우터는 2811을 사용해 2개를 흰 화면에 드래그해서 놓는다.

라우터 연결

라우터를 연결시키기 위해 번개모양 메뉴를 누르고 다양한 선 중 번개선을 클릭한다.

번개선은 자동으로 라우터에 맞는 랜선을 골라준다. 연결할 라우터들을 차례로 클릭하여 연결한다.

물리적인 라우터 상세 사진

배치된 라우터를 클릭하면 해당 라우터의 물리적인 구조를 확인할 수 있다.



Router> = 사용자 모드

Router# = 관리자 모드

Router(config)# = 전역설정모드(라우터 전체 영역에 영향을 끼치는 모드)

Router(config-if)# = 인터페이스 모드

. = 통신실패

! = 통신성공



라우터1 IP 부여

라우터2 IP 부여

라우터 연결 성공

통신 테스트

나에게 2.2.2.0/24 라는 네트워크가 주어졌다.

이 네트워크를 8개의 네트워크로 서브넷팅을 했을 때 두번째 네트워크를 사용하여 구성하시오.

문제 풀이

2.2.2.0/24를 8개로 서브넷팅을 하려면 8=2^3이므로 prefix가 27일 것이다.

그럼 대표 주소가 2.2.2.0/27, 2.2.2.32/27, 2.2.2.64/27, 2.2.2.96/27,

2.2.2.128/27, 2.2.2.160/27, 2.2.2.192/27, 2.2.2.224/27이므로 이 중 두번째 네트워크의 대표 주소는 2.2.2.32/27이다.

즉 2.2.2.32/27~2.2.2.63/27이 두번째 네트워크의 범위이다. 그럼 해당 네트워크 내에서 라우터의 연결을 표현해보자.

prefix가 27인 경우 서브넷 마스크는 255.255.255.224이다.

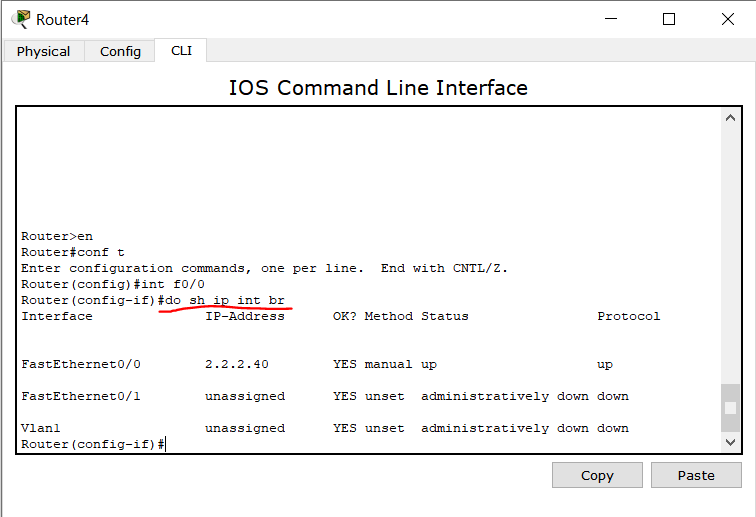

do = 전역설정모드 위일 때

sh = show 보여달라

ip = ip 관련된 설정

int = 인터페이스

br = brief 간략하게

status = 해당 인터페이스의 물리적인 동작 상태

protocol = 논리적인 상태



3.3.3.0/25라는 네트워크를 8개로 서브넷팅 한 후 3번째, 4번째 네트워크를 사용하여 토폴로지를 구성하시오.

기존 3.3.3.0/25의 규모는 128이다. 여기서 8개로 서브넷팅을 하려면 8=2^3이므로 prefix가 25+3=28일 것이다.

대표 주소는 3.3.3.0/28, 3.3.3.16/28, 3.3.3.32/28, 3.3.3.48/28, 3.3.3.64/28, 3.3.3.80/28, 3.3.3.96/28, 3.3.3.112/28이다.

이 중 3번째 네트워크의 범위는 3.3.3.32/28~3.3.3.47/28이고, 4번째 네트워크의 범위는 3.3.3.48/27~3.3.3.63/27이다.

그럼 해당 네트워크 내에서 라우터의 연결을 표현해보자. prefix가 28인 경우 서브넷 마스크는 255.255.255.240이다.



토폴로지 실습



R1의 F0/0에 3.3.3.36/28 주소를 부여한다.

R2의 F0/0에 3.3.3.40/28 주소를 부여한다.

R2의 F0/1에 3.3.3.50/28 주소를 부여한다.

R3의 F0/0에 3.3.3.56/28 주소를 부여한다.

모두 부여 후 각 커맨드창에서 서로에게 ping을 보내보면 R1-R2, R2-R3의 통신은 성공하였고,

R1-R3는 통신이 불가한 것을 알 수 있다.

R1, R2ㄹ

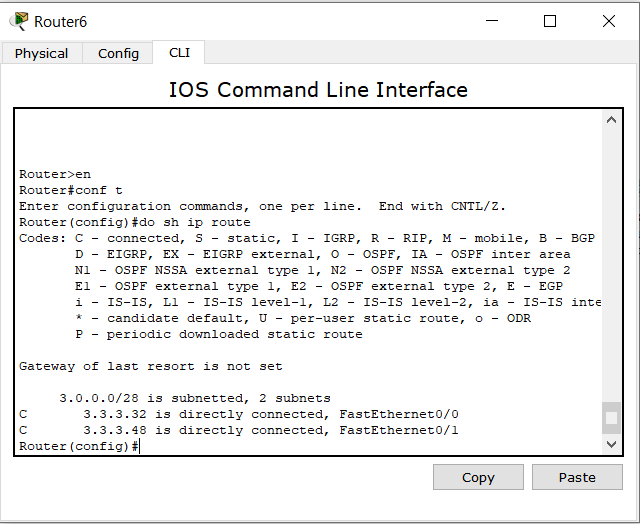

라우팅

1. 정적(static) : 수동

라우팅을 할 때 필요한 정보 : 목적지, 서브넷마스크, Next Hop (방향, 반드시 같은 네트워크 내)

ip route 3.3.3.48 255.255.255.240 3.3.3.40

ip route 3.3.3.32 255.255.255.240 3.3.3.50

정적 라우팅을 해줌으로써 R1-R3 간의 통신도 성공하였다.



2. 동적(dynamic) : 자동, 유동
